Перекрестная линейная направляющая CSR

Каталог линейных направляющих CSR.
Технические характеристики направляющих CSR

Конструкция и особенности линейной направляющей CSR

Шарики перемещаются по четырем рядам шлифованных высокоточных дорожек качения направляющего рельса и каретки, циркуляция шариков обеспечивается торцевыми крышками, вмонтированными в каретку. Стопорная пластина удерживает шарики от выпадения даже при снятии каретки с рельса.

Модель CSR – сложная линейная направляющая, неразъемная каретка которой по виду напоминает две каретки типа HSR, соединенные под прямым углом. В конструкции используются два рельса.
Линейная направляющая подвергнута высокоточной машинной обработке с погрешностью в перпендикулярности граней каретки 2 мкм на 100 мм.
Два рельса также подвержены высокоточной машинной обработке для достижения прямолинейности. Результатом этого является сверхточное ортогональное перемещение.
Так как ортогональная конструкция линейной направляющей может быть достигнута с помощью одной модели CSR, то обычно необходимое крепление двух кареток между собой больше не требуется, конфигурация для X-Y перемещения может быть упрощена и размеры всей системы уменьшены.

Одинаковая номинальная нагрузка во всех четырех направлениях

Каждый ряд шариков установлен под углом в 45°, таким образом, направляющая может воспринимать одинаковую номинальную нагрузку во всех четырех направлениях (радиальном, обратном радиальном и двух поперечных), что позволяет использовать данную линейную направляющую при любом направлении приложенной нагрузки.

Сверхжесткие шариковые направляющие

Так как шарики расположены в четыре ряда симметричным способом, данная модель отличается жесткостью к моменту силы, что обеспечивает плавное прямолинейное перемещение, даже если в целях повышения жесткости используется преднатяг. Так как жесткость каретки данной линейной направляющей на 50 % выше жесткости комбинации двух кареток типа HSR, скрепленных друг с другом болтами по схеме «спина к спине», модель CSR идеально подходит для конструирования координатного стола X-Y, требующего высокой жесткости.

• Компактная перекрестная линейная направляющая
• Одинаковое восприятие нагрузки в четырех направлениях.
• Высокая жесткость
• Высокие эксплуатационные характеристики

Перекрестная линейная направляющая CSR выпускается в следующих модификациях.

Модель CSR-S
Стандартная модель.

Модель CSR
Имеет более длинную каретку (L) и более высокую грузоподъемность.

Защита линейных направляющих от загрязнений

- Торцевые уплотнения
- Боковые уплотнения
- Контактные скребки LaCS
- C-образные крышки
- Торцевые крышки

Обозначение

4 CSR25 UU C0 +1200/1000L P

4 – количество кареток на оси
CSR25 – модель линейной направляющей
UU – средство защиты линейной направляющей от загрязнений
C0 – преднатяг (радиальный зазор)
+1200 – длина рельса на оси Х (мм)
1000L – длина рельса на оси Y (мм)
P – класс точности

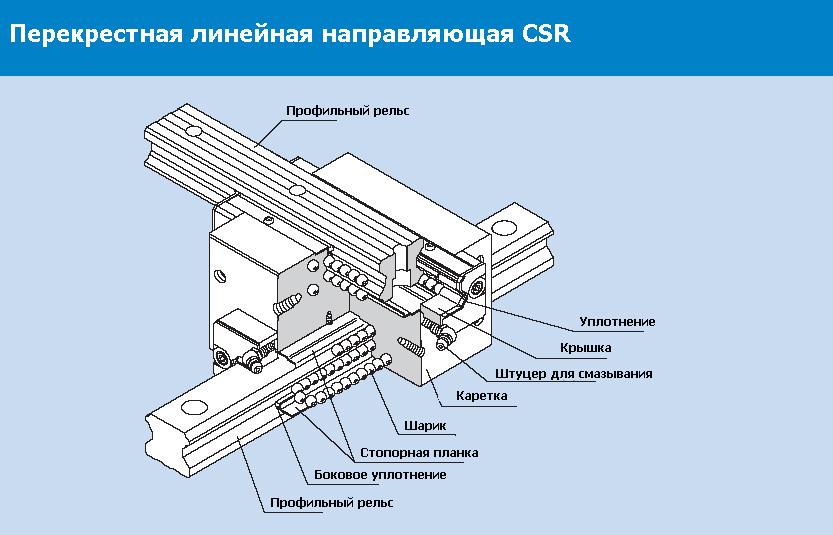

Перекрестная линейная направляющая CSR

Конструкция линейной направляющей CSR.

Конструкция  линейной направляющей CSR.


Онлайн заказОнлайн заказ

    Подробную техническую информацию смотрите в каталогах
