Роликовые рельсовые направляющие с сепаратором SRN

Роликовые рельсовые направляющие с сепаратором SRN Технические характеристики направляющих SRN

Сверхвысокая жесткость (низкий центр тяжести)

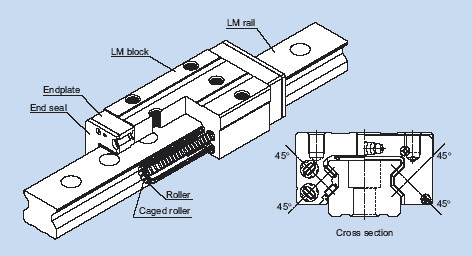

Конструкция и особенности линейной направляющей SRN
SRN - это сверхжесткие роликовые направляющие с сепаратором, обеспечивающим плавное перемещение с низком коэффициентом трения и большой срок эксплуатации без обслуживания.
Сверхжесткие роликовые направляющие
В качестве элементов качения используются сверхжесткие ролики, общая длина ролика в 1,5 раза больше его диаметра, что обеспечивает сверхвысокую жесткость.
Одинаковая номинальная нагрузка во всех четырех направлениях
Так как каждый ряд роликов установлен под углом в 45°, то направляющая может воспринимать одинаковую номинальную нагрузку во всех четырех направлениях (радиальном, обратном радиальном и двух поперечных).
Плавное перемещение достигается посредством предотвращения перекоса роликов
При циркуляции роликов гибкий сепаратор сохраняет одинаковое расстояние между роликами и препятствует их перекосу при вхождении каретки в зону нагружения. В результате, флуктуации сопротивления качению уменьшаются, и достигается устойчивое, плавное перемещение.
Большой срок эксплуатации без технического обслуживания
Использование гибкого сепаратора для роликов устраняет трение между роликами и способствует удерживанию смазки, обеспечивая долгосрочное функционирование без обслуживания.
Стандартные размеры линейных направляющих SRN
Линейные перемещения SRN имеют размеры аналогичные размерам шариковых линейных направляющих HSR, которые первыми были созданы ТХК в области линейных перемещений такого типа и стали общепринятым стандартом.
Низкий центр тяжести
Вследствие того, что общая высота линейной направляющей SRN ниже, чем у модели SRG, направляющая SRN оптимальна для компактных конструкций.

• Сепаратор предотвращает перекос роликов
• Долгий срок эксплуатации без технического обслуживания
• Продукция ТНК соответствует мировым стандартам размеров, что обеспечивает отличную совместимость

Роликовые рельсовые направляющие с сепаратором SRN выпускаются в следующих модификациях.

Модель SRN-C
Фланец каретки имеет резьбовые отверстия для крепления сверху или снизу. Используется в узлах, где координатный стол не может иметь сквозных отверстий для крепежных болтов.

Модель SRN-LC
Каретка линейной направляющей имеет аналогичную SRN-C форму поперечного сечения, но большую длину (L) и более высокую грузоподъемность.

Модель SRN-R
Каретка линейной направляющей данного типа имеет меньшую ширину (W) и снабжена резьбовыми отверстиями. Подходит для узлов, где имеются ограничения по ширине.

Модель SRN-LR
Каретка линейной направляющей имеет аналогичную SRN-R форму поперечного сечения, но большую длину (L) и более высокую грузоподъемность.
Защита линейных направляющих от загрязнений
Торцевые уплотнения
Боковые уплотнения
Двойные уплотнения
Внутренние уплотнения
Металлические скребки
Плоские крышки
С-образные крышки для крепежных отверстий на рельсе
Демонтажная/монтажная оправка

Обозначения

SRN45 C 2 KK C0 +1160L P Z-II

RN45 - модель линейной направляющей
C - тип каретки
2 - количество кареток на оси
KK - средство защиты линейной направляющей от загрязнений
C0 - преднатяг (радиальный зазор)
+1160L - длина рельса в мм
P - класс точности
Z - с плоской крышкой
II - количество осей
