Актуаторы GL или линейные приводы GL.

Актуаторы GL производства THK представляют собой линейные направляющие GSR, размещенные на алюминиевом корпусе. Актуаторы поставляются частично собранными и отрегулированными, или в виде набора для сборки из стандартных деталей (кроме актуатора с пневмоцилиндром). Это обеспечивает невысокую стоимость собираемого актуатора и гибкость полученного решения, удовлетворяющего специфическим требованиям заказчика. Длина актуаторов до 3000 мм.

Актуатор GL c ШВП.
Однокоординатный линейный модуль c встроенной катанной ШВП и линейными направляющими GSR в едином алюминиевом корпусе. Три типа ШВП.
• Набор деталей, позволяющий собрать актуатор в соответствии с требованиями заказчика.
• Быстрая поставка набора стандартных деталей.
• Высокая жесткость при малом весе.
• Возможность поставки ШВП левого и правого вращения.
• Различные ШВП от прецизионных с шагом 5 мм до скоростных с шагом 40 мм.

Актуатор GL c зубчатым приводным ремнем.
Однокоординатный линейный модуль c приводным ремнем со стальным кордом и линейными направляющими GSR в едином алюминиевом корпусе.
• Большая скорость перемещения.
• Большой рабочий ход плиты, недостижимый для ШВП.
• Быстрая поставка набора стандартных деталей.
• Высокая жесткость при малом весе.

Актуатор GL c бесштоковым цилиндром.
Однокоординатный актуатор c встроенным бесштоковым пневмоцилиндром с постоянным магнитом и линейными направляющими GSR в едином алюминиевом корпусе. Сильный магнит (с высокой коэрцетивной силой) притягивается внутренним поршнем пневмоцилиндра, удерживает поршень и наружную втулку и обеспечивает движение плиты. Для предотвращения загрязнений использована двойные уплотнения.
• Невысокая стоимость.
• Плавное перемещение.
• Изменяемый рабочий ход.
• Предотвращение загрязнения внутренности пневмоцилиндра благодаря двойным уплотнениям.

Обозначения актуаторов.
GL15 - 300 - V4 - S - E - P - C - ASSY

GL15 - модель актуатора
300 - длина 3000 мм (3 м).
V4 - тип кареток
S - тип подвижной плиты
A - тип каретки и их число
E - тип привода/шаг ШВП
P - наличие/отсутствие торцевой крышки
С - наличие/отсутствие верхней защиты
ASSY - в подсобранном виде, KIT - в виде набора.



Актуатор GL. Актуатор. Линейный актуатор. Линейный привод GL. Набор для сборки актуатора.THK.

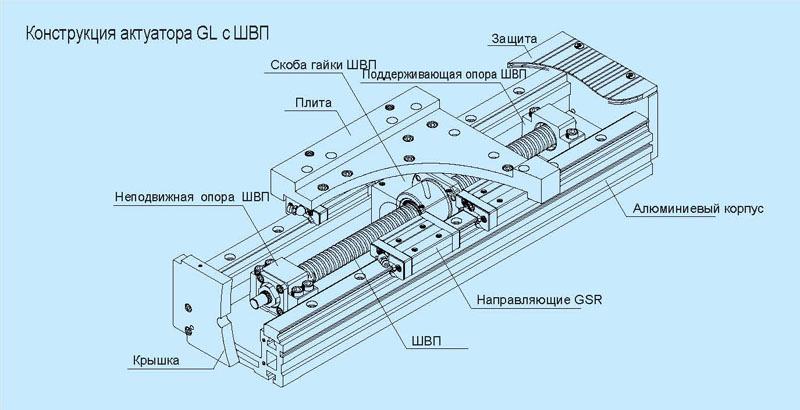

Конструкция актуатора GL с ШВП

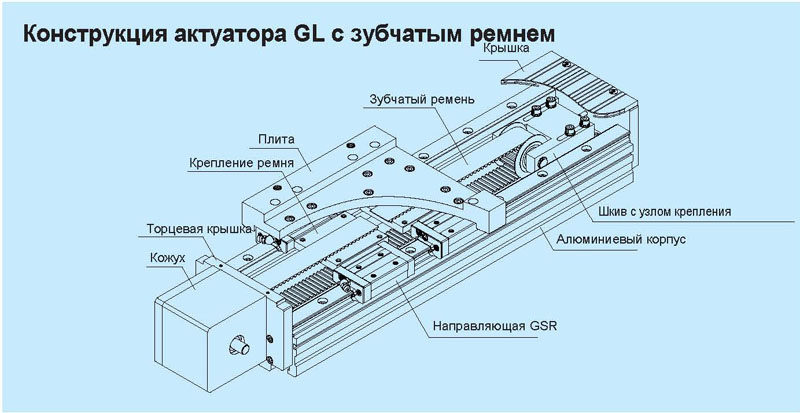

Конструкция актуатора GL с зубчатым ремнем

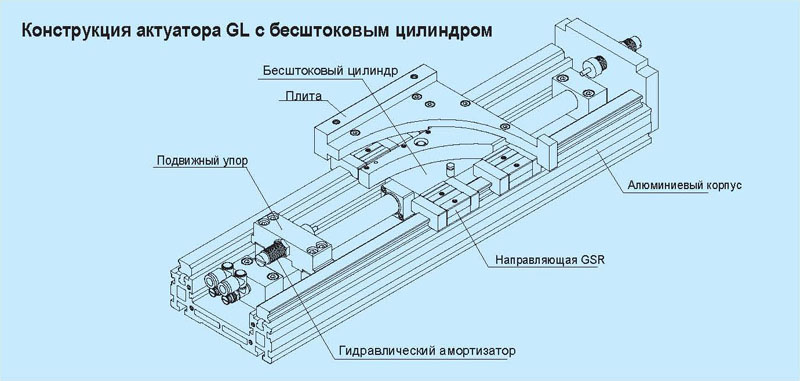

Конструкция актуатора GL с бесштоковым цилиндром
