Миниатюрные системы линейного перемещения RSR–M 1 и 2

Каталог миниатюрных линейных направляющих RSR–M
Технические характеристики направляющих RSR

Самые миниатюрные направляющие в мире
Серия миниатюрных линейных направляющих типа RSR – это миниатюрные линейные направляющие с неограниченным ходом. Высокая жесткость к восприятию нагрузки во всех направлениях достигается благодаря компактной конструкции каретки и использованию шариков определенного размера.
Способность к восприятию нагрузки во всех направлениях
Данные модели линейных направляющих способны воспринимать нагрузку во всех направлениях.
Высокая антикоррозийная устойчивость
Благодаря тому, что каретка, рельс и шарики выполнены из нержавеющей стали, данный тип линейной направляющей высоко устойчив к воздействию коррозии и может применяться в технологиях «чистых комнат» и т.д.
Плавное перемещение с низким сопротивлением качению
• cамые миниатюрные линейные направляющие в мире. Ширина рельса от 1 мм, высота от 4 мм
• восприятие нагрузки во всех направлениях
• сверх компактный дизайн
• устойчивость к коррозии
• высокая точность
• долгий срок службы

Высокотемпературная миниатюрная линейная направляющая RSR–M1

Конструкция и особенности миниатюрной линейной направляющей RSR–M1 В линейной направляющей RSR–M1 шарики перемещаются по двум рядам шлифованных высокоточных дорожек качения направляющего рельса и каретки, циркуляция шариков также обеспечивается торцевыми крышками, вмонтированными в каретку. Благодаря разработкам ТНК в области материалов изготовления, термообработки и смазки, миниатюрная высокотемпературная линейная направляющая RSR–M1 может быть использована при рабочей температуре до 150°С

Максимальная рабочая температура
Использование нержавеющей стали при изготовлении торцевых крышек и использование термостойкой резины для изготовления торцевых уплотнений позволяет достичь максимальной рабочей температуры в 150°С.

Способность сохранять размеры
Данная линейная направляющая демонстрирует высокую способность сохранять первоначальные размеры при нагревании или охлаждении (прим. при высоких температурах наблюдается линейное расширение).

Высокая антикоррозийная устойчивость
Благодаря тому, что каретка, рельс и шарики выполнены из нержавеющей стали, высоко устойчивой к воздействию коррозии, данный тип линейной направляющей идеален для применения в технологии «чистых комнат».

Термостойкая смазка
Данная модель линейной направляющей использует термостойкую смазку с малыми показателями флуктуации сопротивления качению даже при больших перепадах температур.

Термические характеристики материала изготовления рельса и каретки.
Удельная теплоёмкость: 0,481 Дж/(г*К)
Удельная теплопроводность: 20,67 Вт/(м*K)
Средний коэффициент линейного расширения: 11,8x10–6/°C

Миниатюрная высокотемпературная линейная направляющая RSR–M1 выпускается в следующих модификациях.

Модели RSR–M1, RSR–M1K, M1V
Стандартный тип.

Модель RSR–M1N
Имеет более длинную каретку (L) и более высокую грузоподъемность по сравнению со стандартными моделями.

Модели RSR–M1W, M1WV
Имеют более длинную каретку (L), более широкий профиль (W), более высокую грузоподъемность и допустимый момент по сравнению со стандартными моделями.

Модель RSR–M1WN
Имеет более длинную каретку (L), более высокую грузоподъемность по сравнению со стандартными моделями. Имеет самую высокую несущую способность из серии миниатюрных высокотемпературных линейных направляющих.

Защита миниатюрных высокотемпературных линейных направляющих RSR от загрязнений.

- Торцевые уплотнения
- Боковые уплотнения

Обозначение

2 RSR15 M1 V UU C1 +230L P – II

2 – количество кареток на оси
RSR15 – модель линейной направляющей
M1 – высокотемпературная линейная направляющая
UU – торцевые уплотнения (UU – два торцевых уплотненная с обоих сторон каретки, U – одно уплотнение)
C1 – преднатяг (радиальный зазор)
+230L – длина рельса в мм
P – класс точности
II – количество осей




Миниатюрные системы линейного перемещения RSR–M 1 и 2

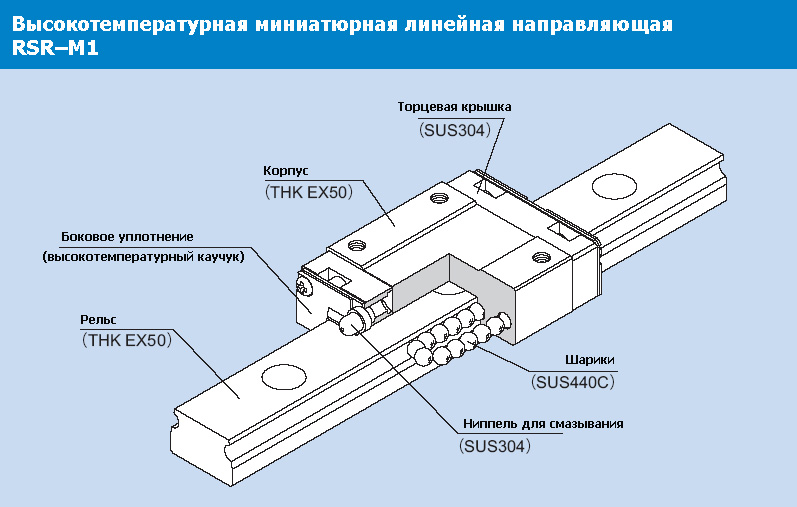

Конструкция высокотемпературной миниатюрной линейной направляющей RSR–M1

Конструкция высокотемпературной миниатюрной линейной направляющей RSR–M1


Онлайн заказОнлайн заказ

    Подробную техническую информацию смотрите в каталогах
