Миниатюрные линейные направляющие RSR/RSR-W

Каталог миниатюрных линейных направляющих RSR/RSR-W
Технические характеристики направляющих RSR

Конструкция и особенности миниатюрных линейных направляющих RSR/RSR-W

В линейных направляющих RSR и RSR-W шарики перемещаются по двум рядам шлифованных высокоточных дорожек качения направляющего рельса и каретки, циркуляция шариков также обеспечивается торцевыми крышками, вмонтированными в каретку. Шарики циркулируют внутри компактной конструкции, выполняя неограниченное линейное движение. Конструкция каретки соединяет высокую жесткость в миниатюрной форме, и в сочетании с шариками больших диаметров демонстрирует высокую жесткость во всех направлениях приложенной нагрузки.

Сверх компактная система

Отсутствие эффекта смещения сепаратора - проблемы поперечно-роликовых направляющих и направляющих с шариковой кареткой с ограниченным ходом, делает модели RSR/RSR-W высоконадежными системами линейного перемещения.

Способность воспринимать нагрузку во всех направлениях

Данные модели способны воспринимать нагрузку во всех направлениях, монорельсовая направляющая может эффективно работать при невысоком моменте нагрузки. Модель RSR-W, в частности, имеет большее число шариков и более широкую рельсовую направляющую для увеличения жесткости к моменту силы. Таким образом, обеспечивается компактность системы и увеличивается срок ее службы, по сравнению со схемой параллельного использования пары линейных втулок.

Наличие моделей из нержавеющей стали

Доступны модели с кареткой, рельсом и шариками, выполненными из нержавеющей стали.
• Миниатюрная линейная направляющая
• Восприятие нагрузки во всех направлениях
• Высокая жесткость при компактном исполнении

Миниатюрные линейные направляющие RSR/RSR-W выпускаются в следующих модификациях.

Модели RSR/RSR-K/RSR-V

Стандартные модели.

Модели RSR-W/WV
Имеет более длинную каретку (L), более широкий профиль (W), более высокую грузоподъемность и допустимый момент по сравнению со стандартными моделями.

Модель RSR-N
Имеет более длинную каретку (L) и более высокую грузоподъемность по сравнению со стандартными моделями.

Модель RSR-WN
Имеет более длинную каретку (L), более высокую грузоподъемность по сравнению со стандартными моделями. Имеет самую высокую несущую способность из серии миниатюрных линейных направляющих.

Защита линейных направляющих от загрязнений

- C-образные крышки для крепежный отверстий рельса
- Лубрикатор QZ
- Стопор

Обозначение

2 RSR5 M UU C1 +130L P M - II
2 – количество кареток на оси
RSR5 M – модель линейной направляющей
UU – средство защиты линейной направляющей от загрязнений
C1 – преднатяг (радиальный зазор)
+130L – длина рельса в мм
P – класс точности
M – стальной рельс
II – количество осей

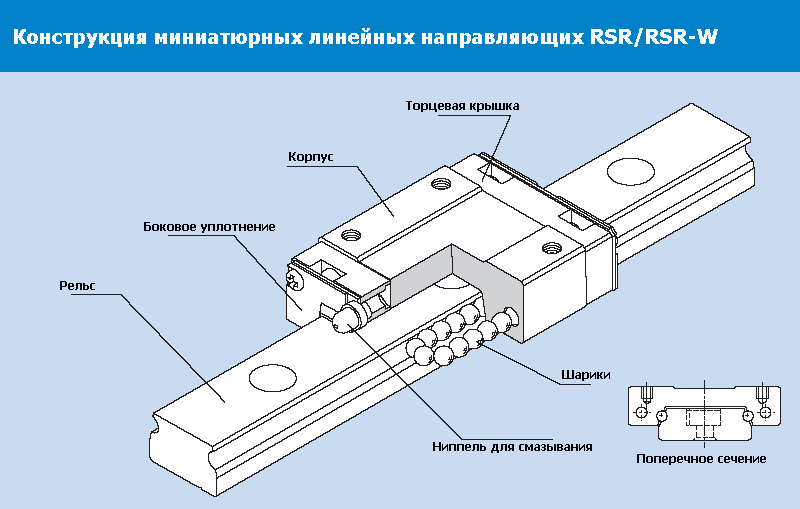

Конструкция миниатюрных линейных направляющих RSR/RSR-W

Конструкция миниатюрных линейных направляющих RSR/RSR-W.


Онлайн заказОнлайн заказ
